Najważniejszym elementem budowy drogi ekspresowej S3 na odcinku Bolków - Kamienna Góra Północ jest realizacja dwóch tuneli drogowych - TS-26 o długości ok. 2 300 m i TS-32 o długości ok. 320 m.

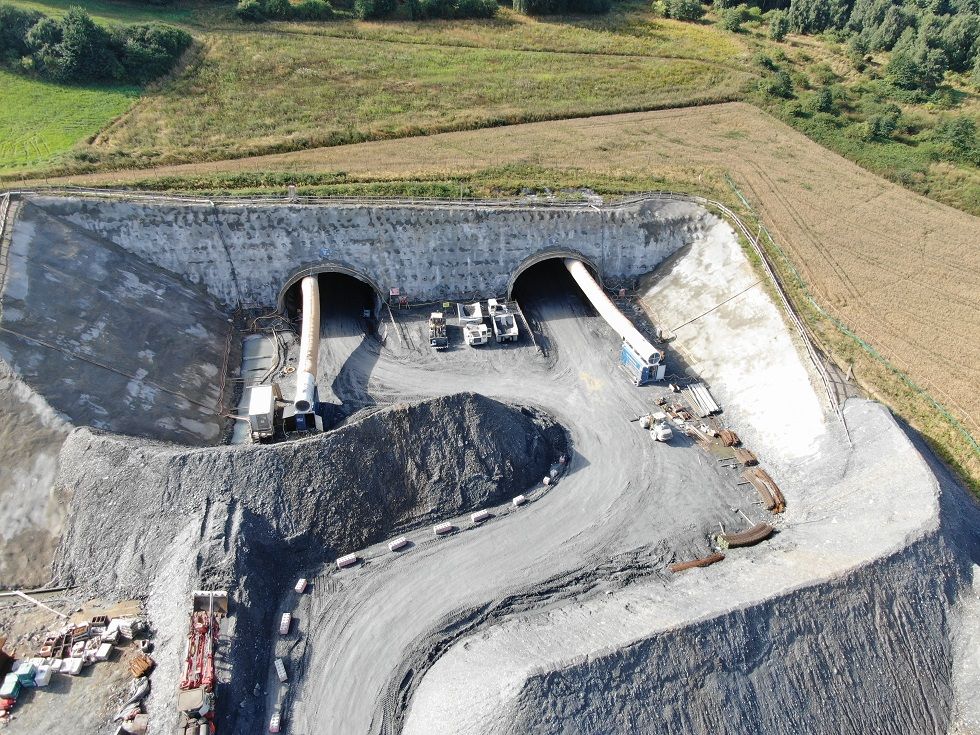

Tunel TS-26
Na konstrukcję tunelu TS-26 składają się: dwie nawy główne dla ruchu pojazdów - lewa (wschodnia) o długości 2 301,88 m oraz prawa (zachodnia) o długości 2 272,20 m, osiem przejść ewakuacyjnych poprzecznych i jeden przejazd awaryjny w środku tunelu.
Aktualny stan prac
Do 23 sierpnia br. na portalach południowym i północnym tunelu TS-26 wydrążono:
· nawa południowo-zachodnia: 879,50 m kaloty (górna część tunelu)
· nawa południowo-wschodnia: 889,40 m kaloty
· nawa północno-zachodnia: 226,40 m kaloty
· nawa północno-wschodnia: 276,90 m kaloty
Zaawansowanie na nitce wschodniej wynosi obecnie 52,7 proc., a na nitce zachodniej - 50,09 proc. Tempo drążenia tunelu wynosi średnio ok. 252 mb miesięcznie (dla obu naw łącznie). Przy zachowaniu dotychczasowego tempa prac przewiduje się, że termin przebicia tunelu przypadnie w pierwszej połowie 2022 r. Obecnie na obiekcie TS-26 pracuje dziennie średnio ok. 81 maszyn i ok. 90 pracowników.
Wykonawca przystąpił już do realizacji dwóch z ośmiu przejść poprzecznych, łączących obie nawy tunelu. W 100 proc. zakończono przejście poprzeczne nr 7, a na ukończeniu jest kolejne przejście poprzeczne (nr 8). Pisaliśmy o tym TUTAJ.
Metoda drążenia
Tunel TS-26 drążony jest nową austriacką metodą NATM, która została wybrana m.in. ze względu na budowę geologiczną górotworu, duży przekrój poprzeczny tunelu oraz jego długość. Podstawową zasadą metody NATM jest dążenie do wykorzystania możliwie w jak największym stopniu efektu samonośności górotworu, będącego podstawowym elementem obudowy wstępnej. Najważniejszymi czynnościami przy tej metodzie drążenia tunelu jest prawidłowe wykonanie wyłomu, wykorzystanie naturalnego rozkładu naprężeń oraz bezzwłoczne wykonanie obudowy wstępnej.
Tunel TS-32
Na krótszym tunelu drogowym (TS-32) w ciągu S3 zakończono prace związane z wykonaniem wykopu oraz zabezpieczeniem skarp. Wykonawca przystąpił do realizacji betonowych segmentów tunelu, których będzie w sumie 27 szt.
Postęp dotychczasowych robót obejmuje wykonanie:
- 100 proc. wykopów, które w przeliczeniu wynoszą 223 331 m3,
- 100 proc. zabezpieczenia skarp,
- 8 z 27 segmentów betonu niekonstrukcyjnego,
- 12 proc. zbrojenia fundamentów, co w przeliczeniu daje 63 000 kg stali,
- 14 proc. betonowych fundamentów, co wynosi 657 m3.
Metoda drążenia
Tunel drogowy TS-32 realizowany jest metodą górniczą w technologii Cut&Cover, czyli w tzw. otwartym wykopie.
Kalendarium inwestycji
- 17 października 2018 r. - podpisanie umowy z wykonawcą
- 31 października 2018 r. - podpisanie umowy z nadzorem inwestorskim
- 31 października 2019 r. - złożenie wniosku o decyzję o zezwoleniu na realizację inwestycji drogowej (ZRID)
- 21 sierpnia 2020 r. - uzyskanie decyzji ZRID z rygorem natychmiastowej wykonalności
- II połowa 2023 r. - umowny termin zakończenia robót budowlanych.
Wykonawca robót (konsorcjum firm): PORR S.A. z Warszawy (lider), PORR Bau GmbH z Wiednia (partner).
Nadzór inwestorski (konsorcjum firm): DTŚ S.A. z Katowic, Inko Consulting z Pszczyny.
Wartość kontraktu: 1 536 561 957,32 zł.
Umowna wartość całej budowanej drogi ekspresowej S3 od Bolkowa do Lubawki szacuje się na prawie 2,5 mld zł. Inwestycja współfinansowana jest ze środków Unii Europejskiej z Funduszu Spójności w ramach Programu Operacyjnego Infrastruktura i Środowisko.
